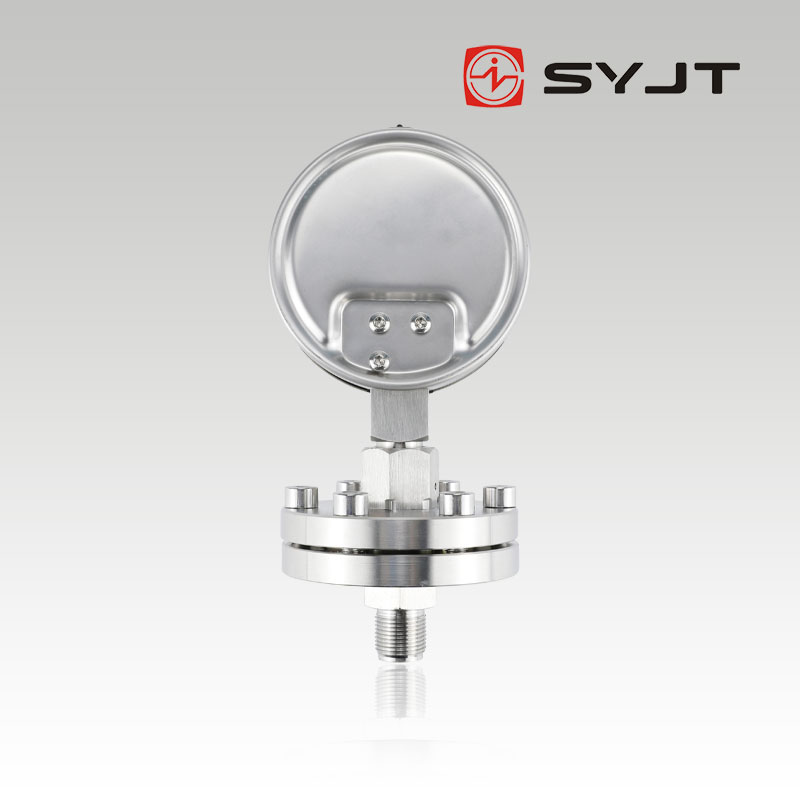

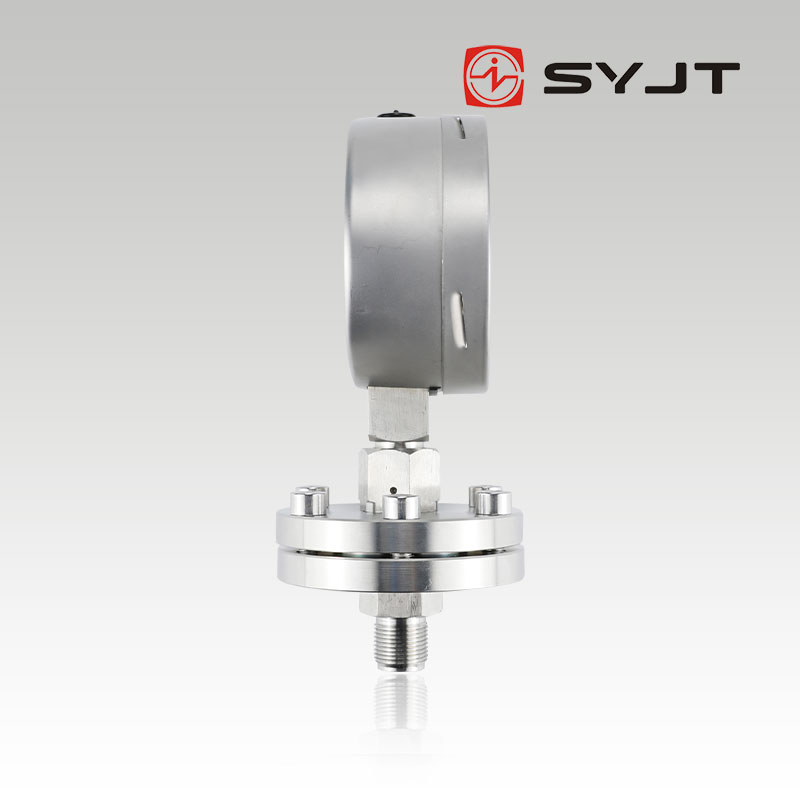

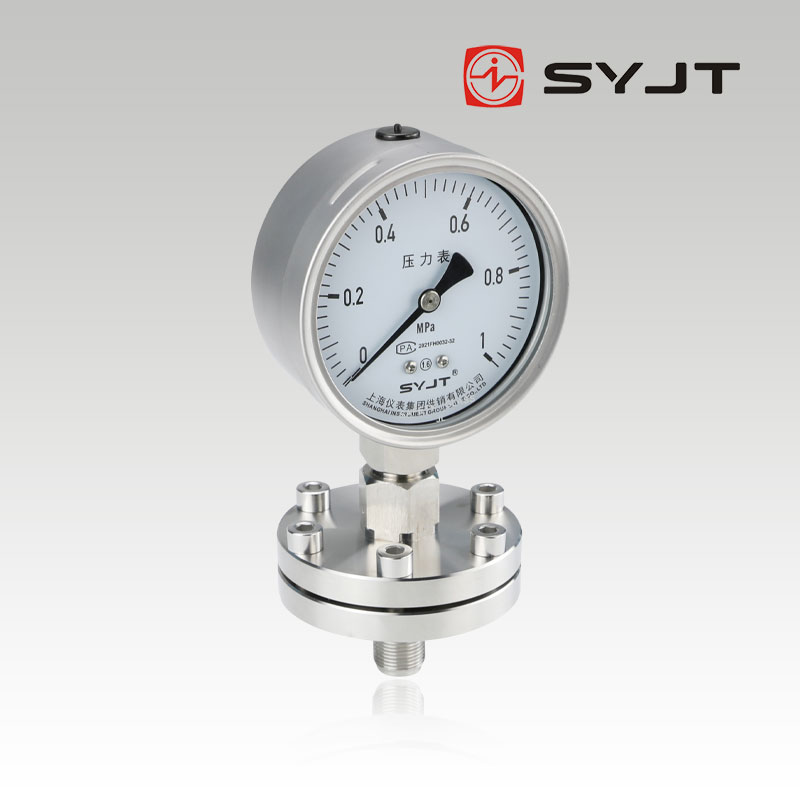

YXC-100BF-ML螺纹不锈钢电接点隔膜压力表

一、产品简介： 　　

Y-100BF/ML螺纹式不锈钢隔膜压力表广泛用于石油、化工、食品等部门生产过程中测量具有腐蚀性、高 含有固体状颗粒、温度较高的液体介质的压力。 　　

二、Y-100BF/ML螺纹式不锈钢隔膜压力表产品型号： 　　

1、型号：Y-100BF/ML; 　　

2、表面直径:φ100mm; 　　

3、膜片材料：OCr17Ni12M02(316)蒙乃尔合金，哈氏合金，钽(Ta)及氟塑料(F4) 　　

4、隔膜体材质：304;316;316+PTFE; 　　

5、测量范围：(≤60MPa); 　　

6、螺纹大小：M20*1.5 　　

7、用途说明：隔离器接口为螺纹式，能适用于测量强腐蚀，高温，固体浮游介质的压力，螺纹规格有多种 同工况使用。 　　

三、产品原理： 　　

由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用 膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变 经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被子测介质的压力值。 　　

四、订货须知： 　　

说明配置仪表名称、型号、测量上限、**度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、 法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。
